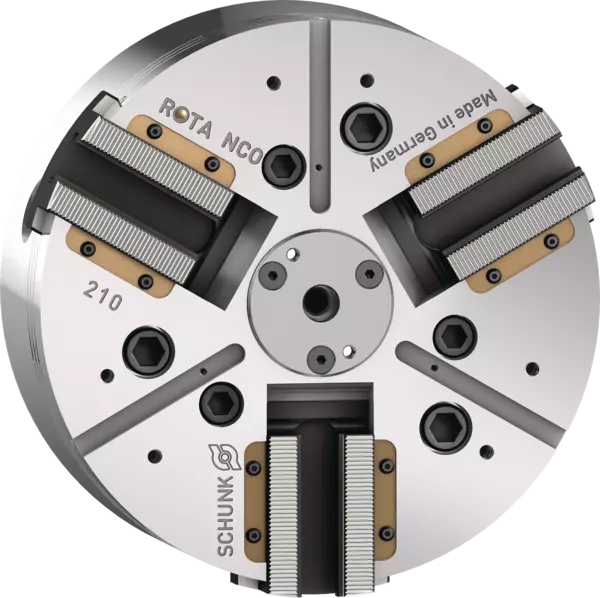

ROTA NCO 210 A6-SV90°
3-klauwplaat met doorgaand gat
IDnr. 856012
Standaard aangedreven klauwplaten zonder doorgaand gat
Productkenmerken
Productkenmerken
- Klauwplaat met 3 tandlatklauwen
- Spindelhouder: ISO 702-1 Nr. 6
- Kleminterface: 1/16" x 90° Nut 17H7
- Slag per klem: 9 mm
- Zuigerslag: 27 mm
- Max. opspankracht: 95 kN
- Max. bedieningskracht: 42 kN
- Max. draaisnelheid: 5000 1/min
- Gewicht: 23 kg
Technische gegevens
| Type de broche | ISO 702-1 |
|---|---|
| Taille de broche | Nr. 6 |
| Denture | 1/16" x 90° |
| Vitesse de rotation max. [1/min] | 5000.0 |
| Force de serrage max. [kN] | 95.0 |
| Force d'actionnement max. [kN] | 42.0 |
| Course/mors [mm] | 9.0 |
| Course du piston (H) [mm] | 27.0 |
| Moment d'inertie [kgm²] | 0.12 |
| Poids [kg] | 23.0 |
Diagramme de la force de serrage/vitesse de rotation
Diagramme de la force de serrage/vitesse de rotation
- X-as:
- n [min-1]
- Y-as:
- Fsp [kN]
- brown
-
SHB 210
- red
-
SWB 200
- yellow
-
SWB-AL 200
- green
-
Force de serrage minimale requise Fspmin 33%
Etendue de la livraison
Mandrin, lardons en T ou vis de montage pour mors rapportés, vis de montage du mandrin et manuel d'utilisation
