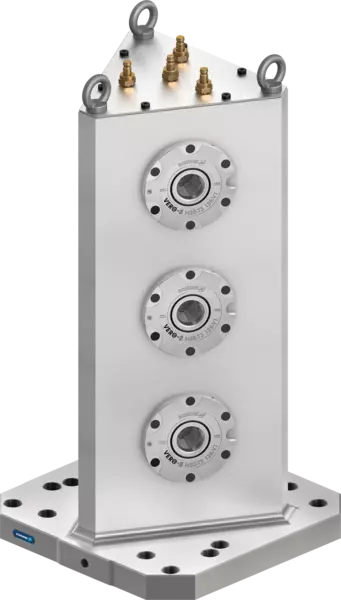

VAT3-DR 400
Upínací věže VERO-S
N.º de identificação 1334351
Upínací bloky s upínacími svěráky
Vlastnosti produktu:
Vlastnosti produktu:
- Trojitá upínací věž se systémem pro rychlou výměnuá palet VERO-S pro horizontální centra.
- Na stranu (jsou 3) 3x NSE-T3 138-V1 v rozteči 200 mm
- Spouštění modulů u každé řady pomocí rychlé spojky
- Centrální turbo funkce pomocí rychlé spojky
- Základová deska: 400 x 400 mm
- Rozměry věže: 270 x 713 mm
- Materiál: Odlévané železo EN-GJL-250
- Vlastní hmotnost: 183.4 kg
- Upínací prostředky: NSE-T3 138-V1
- Rozměry: Ø138 x Ø110 x 60 mm
- Přítlačná síla: 7 kN
- Axiální přítlak s funkcí turbo: 24 kN
- Opakovatelná přesnost: < 0.005 mm
- Aktivační tlak: 6 bar
Detalhes técnicos
| Pallet size | 400 x 400 mm |
|---|---|
| Weight [kg] | 183.4 |
Scope of delivery
Tombstone, cover, shipping screws, operating manual; without clamping pins, without locking coupling
