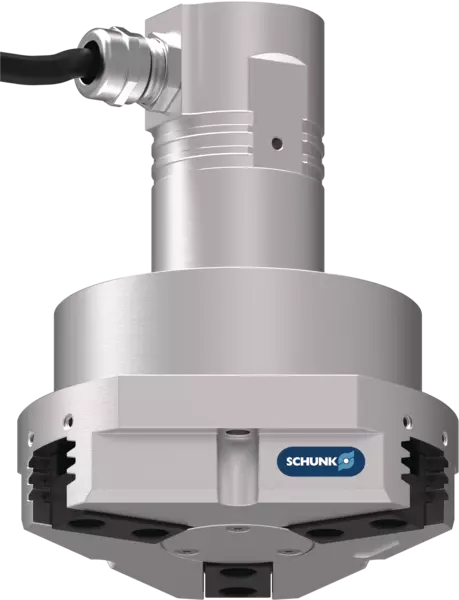

EZN 100 Vergelijkbare illustratie

EZN 100

Universele grijper

N.º de identificação 306112

Universele grijper EZN, Maatuitvoering: 100, elektrisch, Communicatie-interface: Zie besturing ECM

  • Slag per klem: 10 mm
  • Min. grijpkracht: 300 N
  • Max. grijpkracht: 800 N
  • Voeding: 24 V
  • Max. totale stroom: 4 A
  • Max. omgevingstemperatuur: 55 °C
Slag per klem [mm] 10.0
Min. grijpkracht [N] 300.0
Max. grijpkracht [N] 800.0
Aanbevolen gewicht werkstuk [kg] 4.0
Max. toegelaten vingerlengte [mm] 125.0
Max. toegestaan gewicht per vinger [kg] 1.1
Rondloopnauwkeurigheid [mm] ± 0.01
Min. ontluchtingsdruk [bar] 0.5
Max. ontluchtingsdruk [bar] 1.0
Sluitingstijd [s] 0.4
Openingstijd [s] 0.4
Max. snelheid [mm/s] 80.0
Max. versnelling [mm/s²] 1500.0
Gewicht [kg] 2.3
Min. omgevingstemperatuur [°C] 5.0
Max. omgevingstemperatuur [°C] 55.0
IP-beschermklasse 41
Diameter D [mm] 110.5
Hoogte Z [mm] 147.5
Nominale stroom [A] 2.2
Max. stroom [A] 4.0
Besturingselektronica externe
Type bestuirng ECM-EZN100
Communicatie-interface Zie besturing ECM
Moment Mx max. [Nm] 80.0
Moment My max. [Nm] 115.0
Moment Mz max. [Nm] 70.0
max. axiale kracht Fz max. [N] 2000.0
Naast de standaardvariant met een bevestigde aansluitkabel van 5 m is ook connectorversie EZN-S verkrijgbaar voor de ECM besturing. In deze versie is de grijper uitgerust met een kabel van 30 cm en een Y-plug. Voedings- en sensorkabels die geschikt zijn voor sleepkettingen of robots zijn apart verkrijgbaar.

モデルシリーズに関する一般注意事項

把持力
は、距離 P で各ジョーにかかる個別の力の算術合計です (図を参照)。

フィンガー長
距離 P の地点の基準面から主軸の方向に測定します。

繰り返し精度
連続 100 回のストロークでの停止位置のばらつきを示します。

ワーク重量
圧着接合では、静止摩擦係数 0.1 と重力加速度 g におけるワークの滑り落ちに対する安全係数 2 にて計算します。形状接合と型締クランピングについては、許容可能なワークピース重量は著しく高まります。

閉 / 開回数
最小開閉所要時間は、フィンガーあたりの最大許容重量を遵守して、電流に制限のない (最大電流の) 状態で、最大加速度および最大速度で、ベースジョーまたはフィンガーの移動時間のみを示しています。

定格電流
常時作動可能。公称電流より上から最大電流までの範囲のすべての電流に関して、それぞれの製品について記載した文書の注意を守る必要があります。

作動方式
ウェッジフックの動的性能

ハウジングの材質
コーティングされたアルミ合金

ベースジョーの材質
鋼鉄

作動
サーボ電動、ブラシレス DC サーボモーターおよびスピンドル駆動による

保証
24 カ月

寿命特性
ご要望によって

納品内容
グリッパー(安全情報、グリッパーおよびフィンガー組み立て用の芯出しスリーブ付きアクセサリーキットを含む。)製品固有の説明書およびソフトウェアは、schunk.com/downloads-manualsおよびschunk.com/downloads-softwareからダウンロードいただけます。
