ROTA-S plus 2.0 315-92/2 Z300-SFG
Placa de torno manual com troca rápida de castanhas
N.º de identificação 1348227
Placas de torno manuais padrão
Características do produto:
Características do produto:
- Placa de barra em cunha de 2 castanhas
- Sistema de troca rápida de castanhas
- Através do orifício: 92 mm
- Suporte do fuso: Z300
- Interface de castanha: Serrilhado em ângulo
- Curso por castanha: 9.7 mm
- Passo dos dentes: 7 mm
- Força de fixação máx.: 120 kN
- Máx. torque: 150 Nm
- Velocidade de rotação máx.: 3400 1/min
- Peso: 60.5 kg
Detalhes técnicos
| Tipo de fuso | - |
|---|---|
| Tamanho do eixo | Z300 |
| Serração | Serrilhado em ângulo |
| Velocidade de rotação máx. [1/min] | 3400.0 |
| Força de fixação máx. [kN] | 120.0 |
| Máx. torque [Nm] | 150.0 |
| Curso/castanha [mm] | 9.7 |
| Passo dos dentes [mm] | 7.0 |
| Peso [kg] | 60.5 |

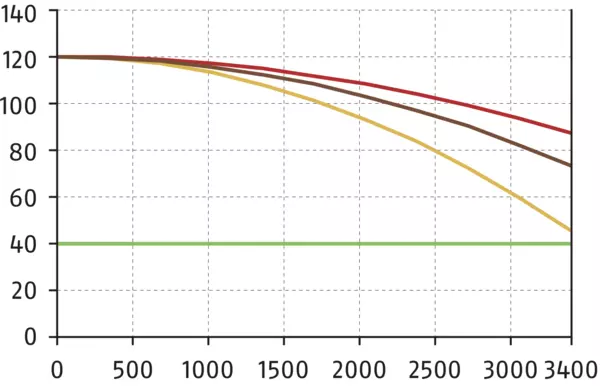

Força de fixação-RPM-diagrama
Força de fixação-RPM-diagrama
- Eixo X:
- n [min-1]
- Eixo Y:
- Fsp [kN]
- brown
-
SHF 315
- red
-
STF 315
- yellow
-
SFA 315
- green
-
Força de fixação mínima necessária Fspmin 33%
Escopo de fornecimento
Placa, 1 jogo de castanhas base com parafusos, parafusos de montagem da placa, chave de acionamento, parafuso com olhal e manual de operação
