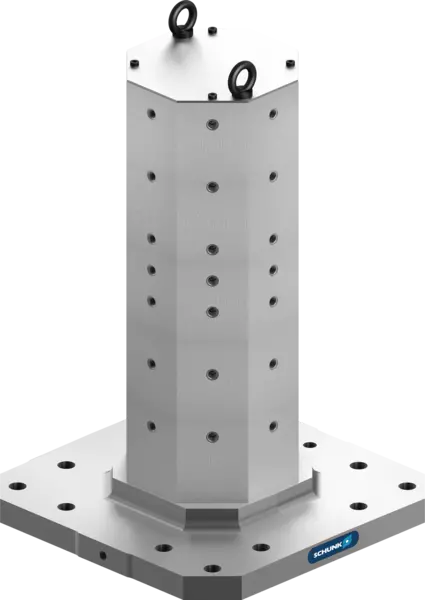

SAT-AE-BRS8 500-710

SAT-AE-BRS8 500-710

Achteck Aufspanntürme

Ident.-Nr. 431166

Verfügbarkeit auf Anfrage
Aufspannturm ohne Spannmittel

Produktmerkmale:
  • Achteck Aufspannturm mit feinstgefrästen Aufspannflächen und Bohrungsraster für SCHUNK- Aufspannmittel.
  • Ausführung Bohrungsraster mit gehärteten Passbuchsen und Gewindeeinsätzen Ø12F7/M12
Technische Daten:
  • Basisplatte: 500 x 500 mm
  • Turmmaße: Regelmäßiges Achteck 250 x 250 x 710 mm
  • Material: Guss EN-GJL-250
  • Gewicht: 175 kg
Sie haben eine Frage?
CAD-Datei herunterladen
Technische Details
Palettengröße 500 x 500 mm
Gewicht [kg] 175

Lieferumfang
Aufspannturm mit Deckel, Transportschrauben, Betriebsanleitung

Zeichnungen
Downloads
