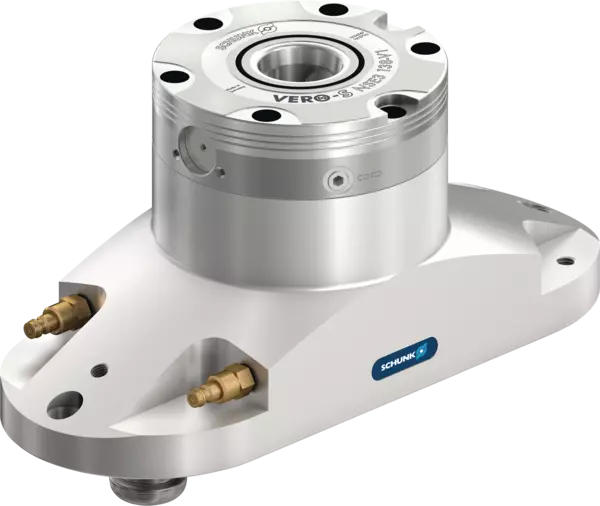

MES3 150-2
Modulerhöhungen
Ident.-Nr. 1337152
Modulerhöhung Standard
- Oberseite 1fach Spannmodul NSE3 138-V1
- Unterseite 2fach Spannbolzen SPx 40
- Turbo-Funktion
- Verdrehsicherung Modul 2fach 90°
- Abmessungen: 338 x 138 x 150 mm
- Einzugskraft: 8 kN
- Einzugskraft mit Turbo: 28 kN
- Entriegelungsdruck: 6 bar
- Gewicht: 24.9 kg
Technische Details
| Longueur [mm] | 338.0 |
|---|---|
| Largeur [mm] | 138.0 |
| Hauteur H [mm] | 150.0 |
| Effort de plaquage [kN] | 8.0 |
| Force de plaquage avec turbo [kN] | 28.0 |
| Pression de déverrouillage [bar] | 6.0 |
| Poids [kg] | 24.9 |
Etendue de la livraison
Rehausse de module, axe de serrage pour rehausse de module, raccord de scellage, manuel d'utilisation ; sans axe de serrage pour palette, sans broche index pour palette
