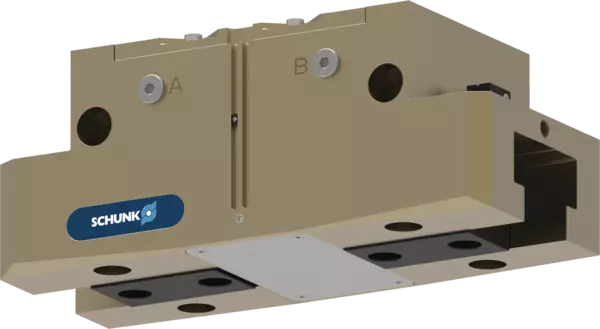

JGP-P 240-1
ID 1460294
- Hub pro Backe: 30 mm
- Schließkraft: 5300 N
- Öffnungskraft: 5600 N
- Max. Umgebungstemperatur: 90 °C
Technical details
| Course par mors [mm] | 30.0 |
|---|---|
| Force à la fermeture [N] | 5300.0 |
| Force à l'ouverture [N] | 5600.0 |
| Force de fermeture (avec longueurs de doigt de 0 mm) [N] | 5450.0 |
| Force d'ouverture (avec longueurs de doigt de 0 mm) [N] | 5850.0 |
| Poids [kg] | 8.7 |
| Poids de pièce recommandé [kg] | 26.5 |
| Volume du cylindre par course double [cm³] | 900.0 |
| Pression d'utilisation min. [bar] | 2.5 |
| Pression d'utilisation maximale [bar] | 8.0 |
| Pression d'utilisation nominale [bar] | 6.0 |
| Pression de purge d'air min. [bar] | 0.5 |
| Pression de purge d'air max. [bar] | 1.0 |
| Temps de fermeture [s] | 0.5 |
| Temps d'ouverture [s] | 0.5 |
| Longueur de doigt max. admissible [mm] | 320.0 |
| Poids de doigt max. admissible [kg] | 8.5 |
| Indice de protection IP | 40 |
| Température ambiante mini. [°C] | 5.0 |
| Température ambiant maxi. [°C] | 90.0 |
| Répétabilité [mm] | 0.01 |
| Longueur X [mm] | 270.0 |
| Largeur Y [mm] | 115.0 |
| Hauteur Z [mm] | 107.0 |
| Moment Mx max. [Nm] | 252.0 |
| Moment My max. [Nm] | 225.0 |
| Moment Mz max. [Nm] | 234.0 |
| Force axiale max. Fz max. [N] | 12600.0 |
寸法と最大荷重
最大許容フィンガー突起
Dépassement maximum autorisé
寸法と最大荷重
示されたモーメントと荷重は固定値であり、各ベースジョーに作用し、同時発生することがあります。また､荷重は、把持力自体によって生成されたモーメントと別に発生することがあります。
最大許容フィンガー突起
Dépassement maximum autorisé
Lmax correspond à la longueur de doigt maximale admissible, voir tableau des caractéristiques techniques.
- green
- Plage admissible
- grey
- Plage non admissible
モデルシリーズに関する一般注意事項
把持力
は、距離 P で各ジョーにかかる個別の力の算術合計です (図を参照)。
フィンガー長
距離 P の地点の基準面から主軸の方向に測定します。 フィンガーの許容最大長さは公称作動圧力到達までに限って適用されます。それ以上の圧力においては、フィンガー長さを公称作動圧力に比例して低下させる必要があります。
繰り返し精度
連続 100 回のストロークでの停止位置のばらつきを示します。
ワーク重量
圧着接合では、静止摩擦係数 0.1 と重力加速度 g におけるワークの滑り落ちに対する安全係数 2 にて計算します。形状接合と型締クランピングについては、許容可能なワークピース重量は著しく高まります。
閉 / 開回数
は、アプリケーション固有のグリッパーフィンガーを含まない、ベースジョーのみの移動時間です。バルブ開閉時間、ホース充填時間、または PLC 応答時間は含まれません。サイクルタイム計算の際は、注意してください。
作動方式
表面動力伝達のウェッジギア
ハウジングの材質
アルミニウム
ベースジョーの材質
鋼鉄
作動
空圧式、フィルターを通した圧縮空気、ISO 8573-1:2010 [7:4:4] に準拠。
保証
24 カ月
寿命特性
ご要望によって
納品内容
注文仕様のグリッパー、アクセサリーキット(芯出しスリーブ、直接接続用Oリング／詳細内容は取扱説明書を参照)、安全に関する情報。製品固有の説明書は、schunk.com/downloads-manualsからダウンロードいただけます。
把持力の維持
把持力の機械式保持バージョンまたは圧力保持バルブ SDV-P 付きのバージョンを使用することで可能です。
