GZB-S KD
Tuleje pośrednie, szczelne

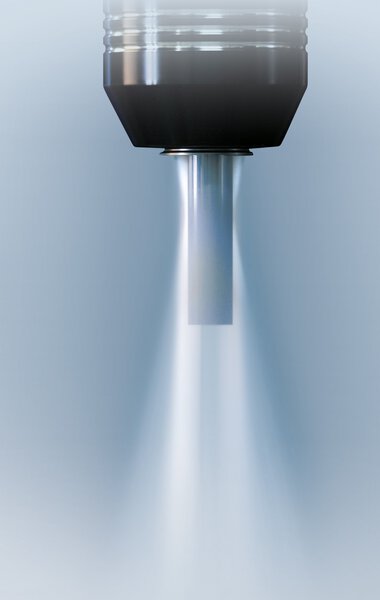

Tuleje pośrednie SCHUNK umożliwiają mocowanie kilku różnych średnic uchwytu za pomocą tylko jednego uchwytu narzędziowego. Uniwersalne tuleje pośrednie GZB-S dostępne są w dwóch wariantach: chłodziwoszczelnym i z innowacyjnymi obrzeżnymi kanałami na chłodziwo. Obydwie wersje mogą być stosowane w systemach uchwytów narzędziowych SCHUNK TENDO, TRIBOS, SINO-R oraz we wszystkich standardowych systemach hydraulicznych uchwytów narzędziowych.
Opis
Zalety – Korzyści dla użytkownika
- Maksymalna uniwersalność przy optymalnej kontroli kosztów; jeden uchwyt, kilka średnic mocowania
Zastosowanie tulei pośrednich ze szczelinami lub uszczelnionych przed środkiem chłodniczym umożliwia mocowanie narzędzi o różnych średnicach przy użyciu tego samego uchwytu narzędziowego. - Dwie wersje
Wersja chłodziwoszczelna do 80 bar lub z kanałami obrzeżnymi na chłodziwo - Ruchomy ogranicznik pośredni
Uniwersalna wstępna regulacja długości dzięki regulowanemu elementowi pośredniemu - Duży zakres kompatybilności
Uniwersalne tuleje pośrednie GZB-S: można je stosować w systemach uchwytów narzędziowych TENDO, TRIBOS, SIMO-R oraz we wszystkich dostępnych na rynku hydraulicznych rozprężnych uchwytach narzędziowych. - Niezmienna dokładność ruchu obrotowego ≤ 0,003 mm
Precyzyjne wykonanie, dłuższa żywotność narzędzi i niższe koszty ponownego szlifowania lub zakupu nowych narzędzi - Można zamocować wszystkie dostępne na rynku narzędzia skrawające.
Forma A: z gładkim walcowatym trzpieniem, trzpeń typu A zgodnie z normami DIN 1835 i DIN 6535 HA Forma AB: z płaską powierzchnią i walcowatym trzpieniem z powierzchnią ciągnącą, trzpień typu B zgodnie z normami DIN 1835 i DIN 6535 HB Forma B: z bocznymi powierzchniami ciągnącymi, trzpień typu B zgodnie z normą DIN 1835 Forma E: z nachyloną powierzchnią mocującą, trzpień typu E zgodnie z nomami DIN 1835 i DIN 6535 HE - Pojedynczy
Dodatkowe rozmiary i indywidualnie dobierane konstrukcje dostępne na zamówienie
Opcje i informacje specjalne
- Należy pamiętać, że produkt nie nadaje się do termokurczliwych uchwytów narzędziowych.
