JGZ 80-1
ID 308930
- Zdvih na čelist: 8 mm
- Zavírací síla: 1000 N
- Otevírací síla: 1080 N
- Max. okolní teplota: 90 °C
Technical details
| Zdvih na čelist [mm] | 8.0 |
|---|---|
| Zavírací síla [N] | 1000.0 |
| Otevírací síla [N] | 1080.0 |
| Uzavírací síla (u prstů o délce 0 mm) [N] | 1146.0 |
| Otevírací síla (u prstů o délce 0 mm) [N] | 1342.0 |
| Vlastní hmotnost [kg] | 0.79 |
| Doporučená hmotnost obrobku [kg] | 5.0 |
| Objem válce na dvojitý zdvih [cm³] | 60.0 |
| Min. provozní tlak [bar] | 2.0 |
| Max. provozní tlak [bar] | 8.0 |
| Jmenovitý provozní tlak [bar] | 6.0 |
| Min. tlak vnitřního ofuku [bar] | 0.5 |
| Max. tlak vnitřního ofuku [bar] | 1.0 |
| Doba zavření [s] | 0.05 |
| Doba otevření [s] | 0.05 |
| Max. přípustná délka prstu [mm] | 100.0 |
| Max. přípustná hmotnost jednoho prstu [kg] | 0.6 |
| Třída ochrany IP | 40 |
| Min. okolní teplota [°C] | 5.0 |
| Max. okolní teplota [°C] | 90.0 |
| Opakovatelná přesnost [mm] | 0.01 |
| Průměr D [mm] | 95.0 |
| Výška Z [mm] | 49.3 |
| Max. moment Mx [Nm] | 48.0 |
| Max. moment My [Nm] | 76.0 |
| Max. moment Mz [Nm] | 44.0 |
| Max. axiální síla Fz max. [N] | 1200.0 |
Wymiary i maksymalne obciążenia
Siła chwytania, chwyt śr. zewn.
Siła chwytania, chwyt śr. wewn.
Wymiary i maksymalne obciążenia
Podane wartości momentów oraz sił są wartościami statycznymi, które dotyczą każdej szczęki bazowej i mogą występować równocześnie. Oprócz momentu generowanego przez samą siłę chwytania możliwe jest występowanie obciążeń.

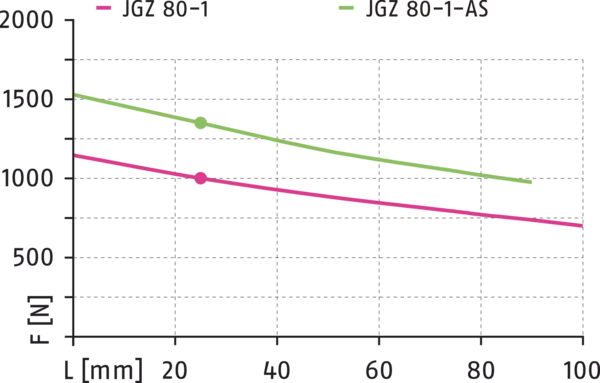

Siła chwytania, chwyt śr. zewn.
- X-axis:
- Punkt P - długość palca
- Y-axis:
- Siła chwytania
Siła chwytania, chwyt śr. wewn.
- X-axis:
- Punkt P - długość palca
- Y-axis:
- Siła chwytania
Ogólne informacje dotyczące serii
Siła chwytania
to arytmetyczna suma poszczególnych sił chwytania przyłożonych do każdej ze szczęk chwytaka w odległości P (zob. ilustracja).
Długość palca
jest mierzona od powierzchni referencyjnej jako odległość P w kierunku głównej osi. Maksymalna dopuszczalna długość palca obowiązuje do momentu osiągnięcia znamionowego ciśnienia roboczego. W przypadku wyższych wartości ciśnienia długość palca należy odpowiednio zredukować do momentu osiągnięcia znamionowego ciśnienia roboczego.
Powtarzalność
określa się jako rozkład położenia skrajnego w 100 kolejnych skokach.
Ciężar przedmiotu obrabianego
jest obliczany dla uchwytu z pasowaniem wtłaczanym ze współczynnikiem tarcia statycznego 0,1 oraz współczynnikiem 2 zabezpieczenia przed poślizgiem elementu obrabianego na skutek przyspieszenia ziemskiego g. W przypadku uchwytu z pasowaniem kształtowym dopuszczalne ciężary elementu obrabianego są znacznie większe.
Czasy zamykania i otwierania
to czasy ruchu samych szczęk bazowych, bez palców chwytaka specyficznych dla danego zastosowania. Nie obejmują one czasów przełączania zaworu, czasu napełniania przewodów giętkich ani czasów reakcji sterownika PLC i powinny być uwzględniane przy obliczaniu czasów cyklu.
Zasada działania
Klinowo-hakowy układ kinematyczny
Materiał obudowy
Stop aluminium, anodowany
Materiał szczęki bazowej
Stal
Uruchamianie
pneumatyczne, przy użyciu przefiltrowanego sprężonego powietrza wg ISO 8573-1:2010 [7:4:4].
Gwarancja
24 miesiące
Charakterystyka żywotności
na zamówienie
Zakres dostawy
Chwytak w zamówionej wersji, zestaw akcesoriów (tuleje centrujące, o-ringi do bezpośredniego podłączania / szczegółowa zawartość – patrz instrukcja obsługi) oraz informacje dotyczące bezpieczeństwa. Instrukcje dotyczące poszczególnych produktów można pobrać ze stron schunk.com/downloads-manuals.
Utrzymanie siły chwytania
możliwe dzięki użyciu wersji z mechanicznym utrzymywaniem siły chwytania lub zaworu utrzymującego ciśnienie SDV-P
