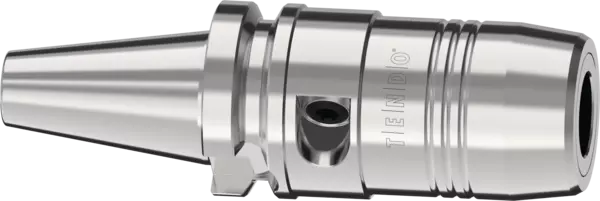

TENDO Silver JIS-BT 30 Ø10x55
Mandrino idraulico
ID 1429243
TENDO Silver JIS-BT 30 Ø10x55, Portautensili
- Mandrino idraulico
- Serie: TENDO Silver
- Attacco portautensile: JIS-BT 30
- Diametro di serraggio: 10 mm
- Lunghezza di proiezione: 55 mm
- Concentricità: < 0,003 mm a 2,5 x D
- Grado di bilanciatura: G2,5 a 25.000 giri/min o Umax< 1 gmm
- Coppia min.: 45 Nm
Specifiche tecniche
| Technologie | Hydrodehnspannfutter |
|---|---|
| Baureihe | TENDO Silver |
| Werkzeughalterschnittstelle | JIS-BT 30 |
| Werkzeughalternorm | DIN ISO 7388-2 JD |
| Spanndurchmesser D1 | 10 mm |
| D2 [mm] | 30.0 |
| D3 [mm] | 46.0 |
| D6 [mm] | 26.8 |
| Auskraglänge L1 [mm] / [inch] | 55 mm / 2.2" |
| L2 [mm] | 41.0 |
| L3 [mm] | 10.0 |
| L4 [mm] | 19.0 |
| G | M8x1 |
| Min. Drehmoment [Nm] | 45.0 |
| Gewicht [kg] | 0.6 |
| Kühlmitteldicht | ja |
| Standardlänge | ja |
Rundlaufgenauigkeit
< 0,003 mm bei 2,5 x D
Wuchtgüte
G2,5 bei 25.000 1/min oder Umax < 1 gmm
Werkzeugschaftqualität
h6
Zwischenbüchsen
Weitere Schaftdurchmesser sind über Zwischenbüchsen spannbar
Datenträger
Bohrung für Datenträger optional
Werkzeughalterwechsel
Für automatischen Werkzeughalterwechsel
Kühlmittelzufuhr
Kühlmittelzufuhr gemäß ISO 7388 JD
Längenverstellschraube
Mit Einstellschraube zur axialen Längenverstellung
Lieferumfang
Ohne Betätigungsschlüssel
Individuell
Weitere Größen und kundenspezifische Ausführungen sind auf Anfrage erhältlich
