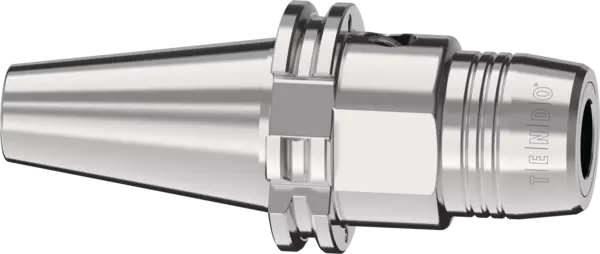

TENDO Silver SK 40 Ø6x80.5
油圧拡張ツールホルダー
ID 1462652
TENDO Silver SK 40 Ø6x80.5, ツールホルダー
- 油圧拡張ツールホルダー
- シリーズ: TENDO Silver
- ツールバーインターフェース: SK 40
- クランプ径: 6 mm
- 突出長さ: 80.5 mm
- 振れ精度: < 0.003 mm、2.5 x D で
- バランスグレード: 25,000 RPM または Umax < 1 gmm 時に G2.5
- 最小トルク: 26 Nm
技術的詳細
| テクノロジー | 油圧拡張ツールホルダー |
|---|---|
| シリーズ | TENDO Silver |
| ツールバーインターフェース | SK 40 |
| ツールホルダーの標準 | DIN ISO 7388-1 AD/AF |
| クランプ径 D1 | 6 mm |
| D2 [mm] | 26.0 |
| D3 [mm] | 49.25 |
| D6 [mm] | 22.0 |
| 突出長さ L1 [mm]/[インチ] | 80,5 mm / 3.2" |
| L2 [mm] | 37.0 |
| L3 [mm] | 10.0 |
| L4 [mm] | 29.5 |
| L5 [mm] | 61.4 |
| G | M5 |
| 最小トルク [Nm] | 26.0 |
| 重量 [kg] | 1.3 |
| 冷却剤対応 | あり |
| 標準長さ | あり |
Obvodová házivost
< 0,003 mm při 2,5 x D
Stupeň vyvážení
G2,5 při 25.000 ot/min nebo Umax < 1 gmm
Jakost stopky nástroje
h6
Redukční pouzdra
Další průměry hřídele mohou být upnuty s použitím mezilehlých objímek
Datové nosiče
Vyvrtaný otvor pro nosič dat jako volitelná možnost
Výměny upínače nástrojů
Pro automatickou výměnu upínače nástrojů
Napájení chladivem
Dodávka chladiva podle ISO 7388 AD/AF
Vyvrtané otvory pro tvar AF jsou utěsněné závrtnými šrouby jako dopravními pojistkami
Šroub pro nastavení délky
Se stavěcím šroubem pro nastavení axiální délky
Rozsah dodávky
Nezahrnuje ovládací klíč
Individuální
Další velikosti a zákaznická provedení jsou k dispozici na vyžádání
