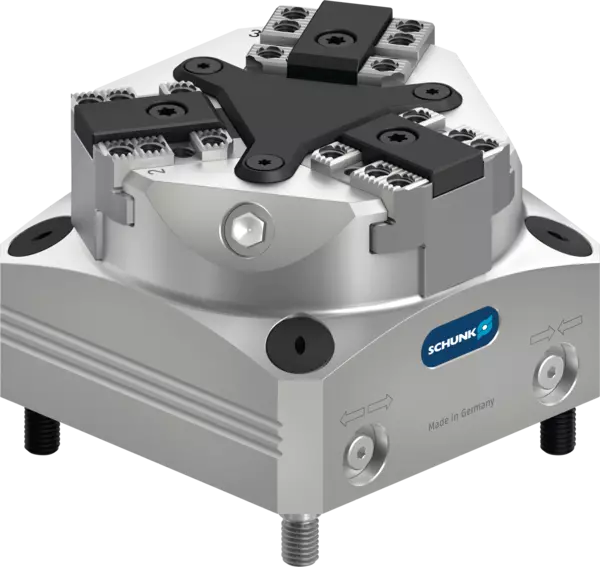

KRP3 100
空圧式 3 ジョークランピングブロック
ID 1449373
空圧式クランピングブロック 標準バージョン
特長:
特長:
- 3 ジョークランピングブロック
- センタークランプ
- 標準ストローク
- ベースジョー: 精密セレーション、タングと溝
- 寸法: 100 x 100 x 69,2 mm
- 最大作動圧力での把持力: 18 kN
- 片側ストローク: 2 mm
- 最大ジョー高さ: 60 mm
- 繰り返し精度: 0.01 mm
- 作動圧力: 2 - 9 bar
- ダブルストローク時の圧縮空気消費量 (6 bar): 1000 cm³
- 閉 / 開時間: 0.2 s
- 重量: 4 kg
技術的詳細
| 片側ストローク [mm] | 2.0 |
|---|---|
| 最大作動圧力での把持力 [kN] | 18.0 |
| 最低作動圧力 [bar] | 2.0 |
| 最大作動圧 [bar] | 9.0 |
| バイスの繰り返し精度 [mm] | 0.01 |
| 最大ジョー高さ [mm] | 60.0 |
| 距離 H [mm] | 16.0 |
| ダブルストローク時の圧縮空気消費量 (6 bar) [cm³] | 1000.0 |
| 閉 / 開時間 [s] | 0.2 |
| 重量 [kg] | 4.0 |
La fornitura comprende
Morsa automatica, viti di fissaggio per ganasce e morsa automatica di sistema, tappi di copertura, viti calibrati, bussole e istruzioni per l'uso
Forza di serraggio
La forza di serraggio è la somma aritmetica delle forze individuali generatesi all'altezza delle ganasce, distanza "H" alla pressione massima.
Tolleranza di altezza della morsa a vite
±0,04 mm.
Su richiesta sono disponibili blocchi con forza di serraggio della stessa altezza.
Precisione di ripetibilità
Variazioni delle posizioni finali dopo 100 cicli consecutivi.
Manutenzione e riparazione
Per la manutenzione delle morse a vite TANDEM è opportuno utilizzare il nostro grasso speciale LP 410 (ID 0184213)
