ROTA THW3 630-165 Z520-GBK
旋盤用パワーチャック、ジョークイック・チェンジシステム付き
ID 1366724
旋盤用パワーチャック、標準ジョークイック・チェンジシステム付き
特長:
特長:
- 3 ジョーリングピストンチャック
- 密閉設計
- ジョークイック・チェンジ システム
- 貫通穴: 165 mm
- スピンドル・ホルダー: ISO 702-4 Nr. 20 (Z520)
- ジョーインターフェース: ストレートセレーション
- 片側ストローク: 10.5 mm
- 歯ピッチ: 7 mm
- ピストンストローク: 30 mm
- 最大把持力: 240 kN
- 最大作動力: 128 kN
- 最大回転速度: 1700 1/min
- 重量: 292 kg
技術的詳細
| Spindle type | ISO 702-4 |
|---|---|
| Spindle size | Nr. 20 (Z520) |
| Serration | Straight serration |
| Max. rotational speed [1/min] | 1700.0 |
| Max. clamping force [kN] | 240.0 |
| Max. actuating force [kN] | 128.0 |
| Stroke/jaw [mm] | 10.5 |
| Tooth pitch [mm] | 7.0 |
| Piston stroke (H) [mm] | 30.0 |
| Moment of inertia [kgm²] | 14.2 |
| Weight [kg] | 292.0 |

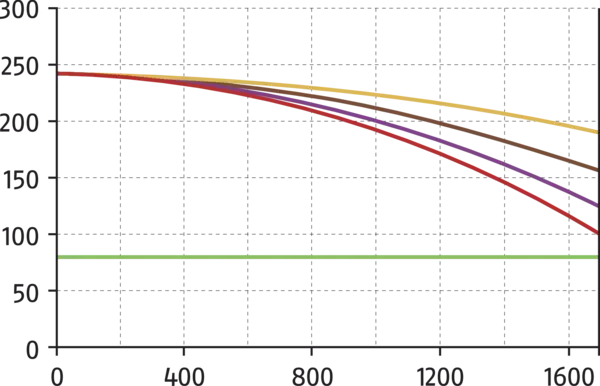

Clamping force-RPM-diagram
Clamping force-RPM-diagram
- X 軸:
- n [min-1]
- Y 軸:
- Fsp [kN]
- brown
-
SHF 400
- red
-
SFA 400
- yellow
-
GST 500-630
- purple
-
UVB 630
- green
-
Required minimum clamping force Fspmin 33%
Scope of delivery
Chuck, 1 set of base jaws with screws, jaw change wrench, chuck mounting screws, mounting wrench for turnable threaded ring, eye bolt, and operating manual
