ERP 25-090
ID 1372745
- Krouticí moment: 2 Nm
- Jmenovitý proud: 1.1 A
- Napájení: 24 V DC
Technické údaje
| Jmenovitý proud [A] | 1.1 |
|---|---|
| Vlastní hmotnost [kg] | 3.97 |
| Třída ochrany IP | 54 |
| Obvodová házivost [mm] | 0.05 |
| Čelní házivost [mm] | 0.05 |
| Počet digitálních vstupů | 2.0 |
| Hlukové emise [dB(A)] | 68 |
| Opakovatelná přesnost [°] | ± 0.01 |
| Max. okolní teplota [°C] | 55.0 |
| Komunikační rozhraní | Digitální vstupy |
| Max. moment My [Nm] | 15.0 |
| Řídicí elektronika | integrované |
| Max. síla Fz [N] | 800.0 |
| Logika jmenovitého proudu [A] | 0.04 |
| Max. přípustný hmotnostní moment setrvačnosti [kgm²] | 0.1 |
| Max. proud [A] | 2.0 |
| Průměr středového otvoru [mm] | 17.0 |
| Výška Z [mm] | 94.5 |
| Šířka Y [mm] | 130.0 |
| Délka X [mm] | 130.0 |
| Min. okolní teplota [°C] | 5.0 |
| Krouticí moment [Nm] | 2.0 |
| Moment setrvačnosti pohonné hřídele [kgm²] | 8.8E-4 |
| Úhel rotace [°] | 90 |
| Koncepce pohonu | Rotační přímý pohon |
| Jmenovité napětí [V DC] | 24.0 |

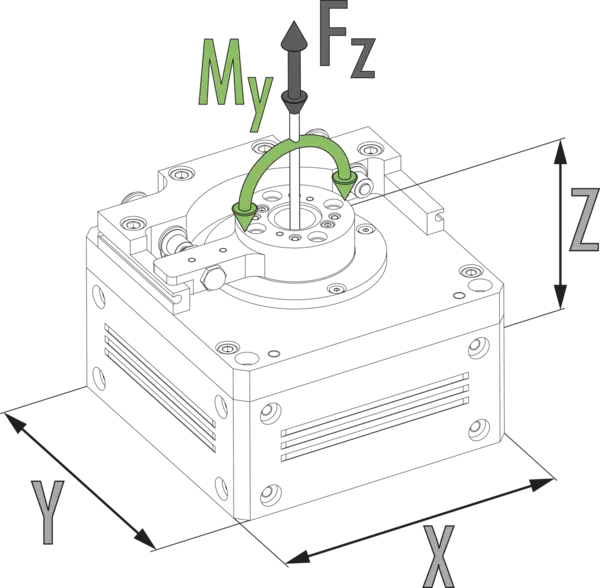

Rozměry a maximální zatížení

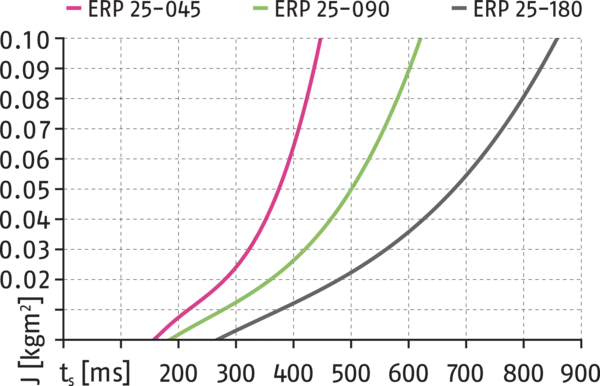

Vyobrazení času otáčení
Rozměry a maximální zatížení
Uvedené momenty a síly jsou statické hodnoty a mohou se objevovat současně.
Vyobrazení času otáčení
- Osa X:
- Doba otáčení
- Osa Y:
- Hmotnostní moment setrvačnosti
- Horní část osy X:
- Cykly za hodinu
Obecné pokyny k řadě
Bezpečnostní upozornění
Pozor: Magnetické pole! Toto upozornění je určeno především osobám s lékařskými implantáty, jako jsou např. kardiostimulátory, naslouchátka atd.
Opakovatelná přesnost
je definována jako rozložení koncových poloh během 100 po sobě jdoucích cyklů.
Doba otáčení
je čistá doba rotace pastorku / příruby kolem jmenovitého úhlu otáčení. Časy přepínání ventilů, doby plnění hadic nebo reakční doby PLC nejsou zahrnuty a musí být zohledněny při určování časů cyklu.
Specifický úhel otočení
Další úhly otáčení jsou k dispozici na vyžádání.
Schéma nebo kontrolní výpočet
Aby nedošlo k přetížení zvolené jednotky, je nutný kontrolní výpočet zvolené jednotky. Obraťte se na nás v případě potřeby.
Okolní podmínky
Tyto moduly jsou určeny k použití zejména v čistých okolních podmínkách. Vezměte prosím na vědomí, že používáním modulů v náročných podmínkách se může zkrátit jejich životnost, za což firma SCHUNK v takovém případě nenese odpovědnost. Obraťte se na nás s žádostí o pomoc.
Materiál těla
Hliníková slitina, potažená
Pohon
Rotační přímý pohon
Rozsah dodávky
Sada příslušenství se středicími pouzdry a návodem k montáži a použití včetně prohlášení o zapracování
Záruka
24 měsíců
Parametry životnosti
na vyžádání
